VLAN故障排查流程图

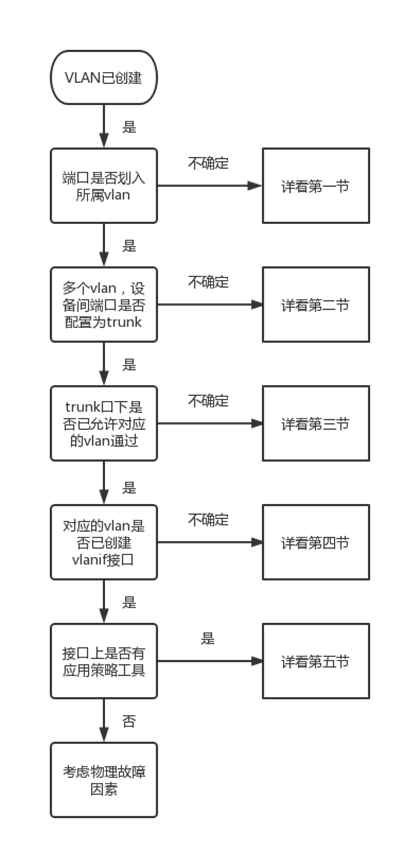

图 1-1 VLAN故障排查流程图
1、端口未划分VLAN

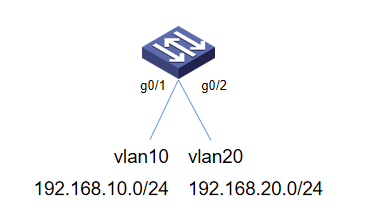

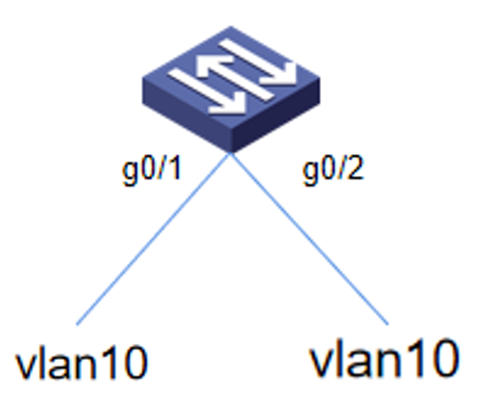

如图2-1显示，用户希望交换机g0/1、g0/2接口划分属于vlan10，但是反馈两个端口下的PC并不能互访的故障。
图 2-1

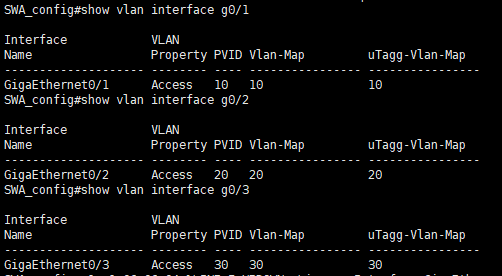

但是端口默认都属于vlan 1，也就是g0/2端口是属于vlan1，如图2-2显示。
图 2-2 端口默认属于vlan1
VLAN具备隔离广播域的作用，会导致原本希望属于同一广播域内的PC无法互通。如图2-3显示。

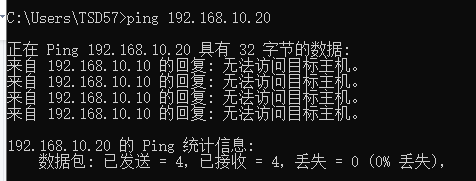

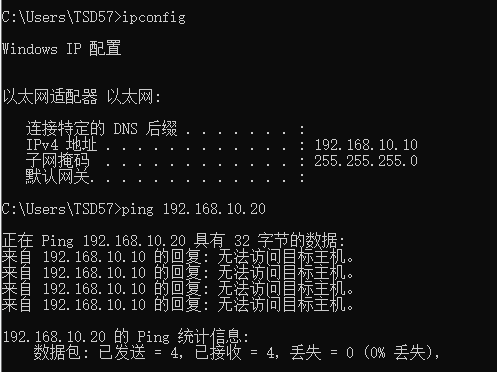

图 2-3 无法ping通g0/2另一PC
将g0/2接口也划入vlan10中，如图2-4显示，g0/2接口已经属于vlan10。

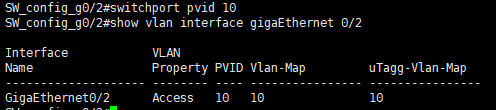

图 2-4 将g0/2接口划分入vlan10

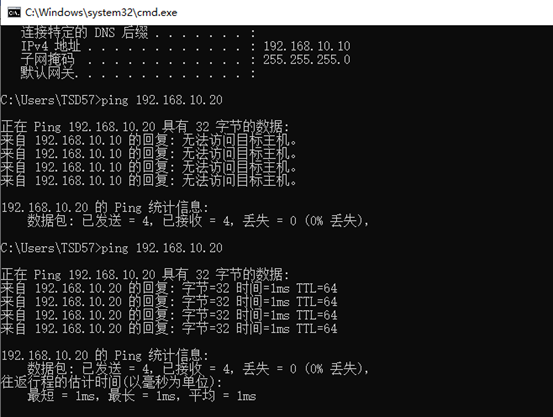

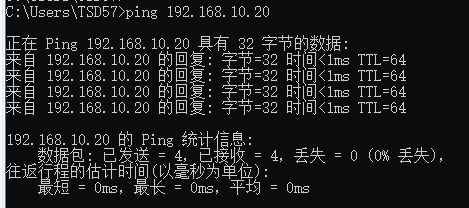

验证：g0/1与g0/2划入相同的vlan后，可以ping通，故障已解决。
2、设备间端口错配成access口

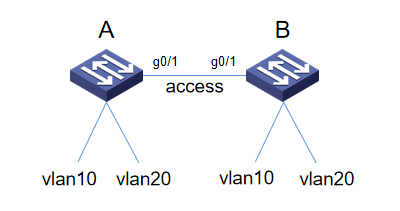

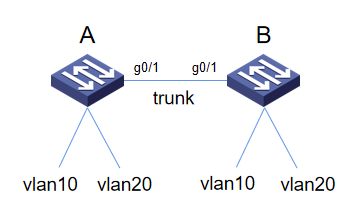

如图3-1所示，客户反馈交换机A或B无法访问另一设备下相同vlan的终端。
检查发现，设备间端口被设置成了access，如图3-2，由于access口接收和发送的报文通常只能为不带VLAN TAG的报文，通常被应用在连接终端的端口上，在收到带VLAN TAG的报文，可以视为网络结构异常。
如图3-3所示，不同设备相同vlan下PC无法ping通
图 3-3相同vlan PC无法互通

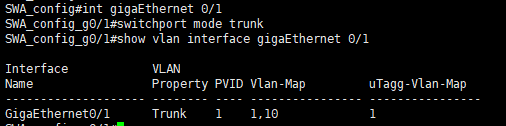

而trunk口允许多个vlan通过，接收到带VLAN TAG报文如检查在允许通过范围内，则可以被发送，所以通常被应用在设备间的端口上。将两台交换机的g0/1接口更改为trunk，如图3-4所示。

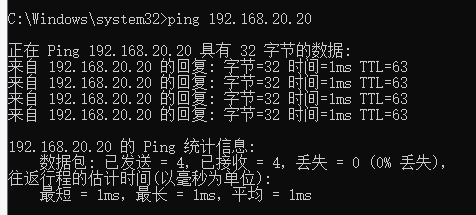

验证：更改后进行测试，如图3-5所示，故障已解决。
3、trunk口未允许用户vlan通过
如图4-1所示，客户反映交换机A下的vlan10终端无法ping通交换机B下的vlan10终端，而vlan20的终端则可以进行互访。
检查交换机g0/1口属性如图4-2所示，端口已经配置为trunk，但是从vlan-map里能查看到里面未包含vlan10，所以导致vlan10用户数据被拒绝从端口发送。

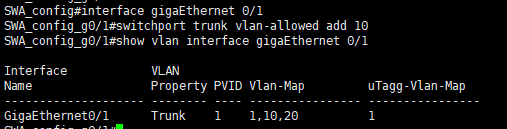

将两端设备g0/1 trunk口添加允许vlan10通过，如图4-3所示，vlan-map也显示出vlan10
图 4-3 修改后端口允许vlan10通过
验证：更改后进行测试，如图4-4所示，故障已解决。
4、3层互访vlanif接口未创建
如图5-1所示，客户需求vlan10要与vlan20进行互访，反映交换机下的vlan10终端无法ping通同一交换机下的vlan20终端。
图 5-1
检查交换机三层接口信息，如图5-2所示，发现vlan10与vlan20均无创建vlanif接口。不同vlan均属于不同广播域上，二层隔离，如需要对不同vlan用户进行互访，需要在vlan上创建一个三层接口，使能三层通信。
如图5-3、图5-4所示，在创建完vlanif10与vlanif20的接口并配置一个IP地址后，PC网卡配置网关一栏也需填写上用户所属vlan的vlanif接口地址。

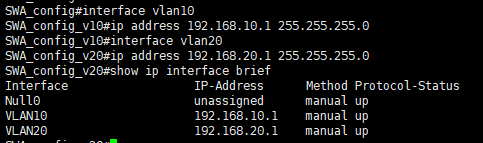

图 5-3 已创建vlanif接口并配置地址

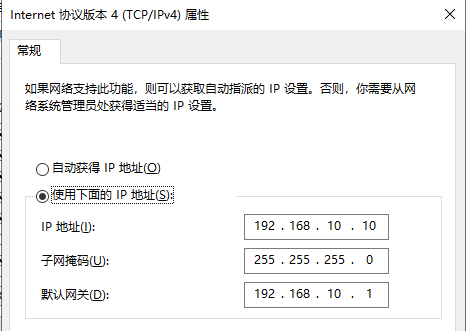

图 5-4 PC网卡配置信息

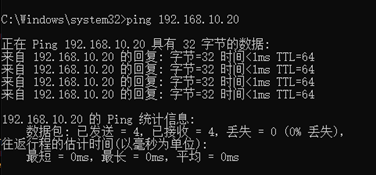

验证：完成配置后进行测试，如图5-5所示，故障已解决。
图 5-5 创建vlanif接口后不同vlan三层互访
策略工具未放行vlan数据流通过

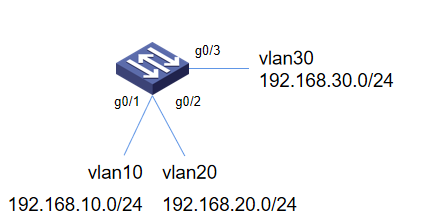

如图6-1、图6-2所示，客户反馈交换机下vlan10与vlan20无法互访，但vlan10与vlan30可以进行互访。
图 6-1

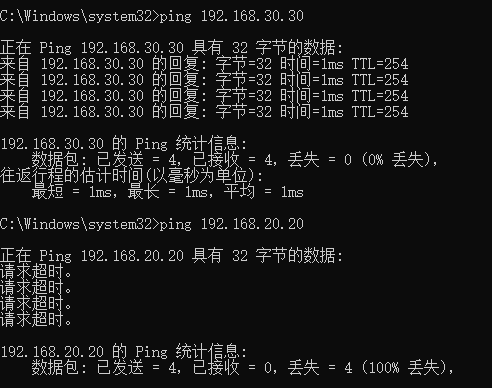

图 6-2 vlan10与vlan30可以互访，vlan20不能互访
检查交换机发现vlan配置信息皆未发现有任何错误，如图6-3、图6-4所示
图 6-3 vlanif接口都已创建
图 6-4 每个接口已正确划分进各个vlan
进一步继续查看发现g0/1口应用一条高级ACL，此条ACL规则只允许了vlan10可以访问vlan10与vlan30，如图6-5、图6-6所示，由于ACL结尾隐含一条deny any ，所以未匹配上的数据流都会被拒绝。
图 6-5 g0/1接口下应用一条名为10的ACL

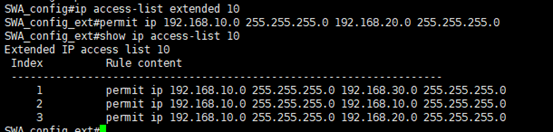

图 6-6 ACL规则未允许vlan10到vlan20
通过修改此条ACL，添加一条允许vlan10到vlan20的规则，如图6-7所示
图 6-7 添加允许vlan10到vlan20的规则
验证：修改ACL规则后，进行ping测试，如图6-8所示：
- 物理故障
经过以上步骤均未解决关于vlan的故障，应从设备、端口、链路、接头、终端等物理故障考虑，此类故障排查超出本文范畴之内，不再阐述。
