行业背景

高速公路是现代化生活的象征，也是国家经济的动脉。它不仅是一个国家现代文明的标志，更是国家经济发展的重要基础设施。然而，目前全国仍有900多个县没有国道覆盖，有18个新增的城镇人口在20万以上的城市和29个地级行政中心未实现与国家高速公路相连接。根据《国家公路网规划》，普通国道将新建8000公里、升级改造10万公里，国家高速公路将新建2.5万至3.3万公里。未来的高速公路网络重心将从东部沿海地区逐渐向中西部地区转移。

十四五发展规划提出了加快交通基础设置建设，提高路网服务功能，完善符合市场经济要求的交通运输体系等目标。此外，还强调了加强交通安全保障和应急能力建设，建设资源节约、环境友好交通行业。建设绿色交通、建立适应交通发展的科技创新体系，人力资源和行业管理体系。建立针对交通突发事件的快速反应、检测、判断、评价、抢修的成套机制，提高交通的可靠性。

需求分析

高速公路机电工程主要由以下几个子系统构成：

（一）监控系统

监控设施由路段监控中心设备、外场监控设备构成，路段监控中心监控室设备主要包括计算机及其外围设备、闭路电视系统等专用设备，外场监控设备由外场监控摄像机、可变情报板等设备组成。

每个相对独立的外场设备经数字传输系统及通信系统传输，实现路段监控中心计算机系统的远程通讯，路段监控中心可以分析、调阅、存储监控视频、数据，制定相关的引导交通正常运行的措施，最后将气象、车流、交通状况等相关信息显示在情报板上。监控设施具备信息采集、数据处理、实时控制、报文处理、系统自诊断等功能。

（二）收费系统

按照交通运输厅的统一规划，高速公路机电工程由高速公路联网运营有限公司进行联网收费。多数项目采用开放式收费制式，分段计费。项目中设置ETC门架系统，实现对所有车辆(包括ETC 车辆和MTC车辆)分段计费。ETC车辆通过车载单元(OBU)和后台记账形式自动完成扣费。MTC车辆采用5.8GHz复合通行卡(CPC卡)作为通行介质，实现“分段计费、出口收费”，支持移动支付功能。

（三）通信系统

通信网络主要指光线传输网络，主要由接入网系统和交换机等部分组成，能够不间断的向各种机电设备提供各种形式信息，包括图象、声音等信息，并进行特定的指挥通信和服务。

高速公路机电工程主要有以下特点与痛点：

特点：带状分布、零散弱电点位数量多、弱电设备相隔距离长且分散、室外环境恶劣（常伴有高温天气）

痛点：弱电设备可靠性要求高、弱电设备部署范围大且运维管理困难、室外环境长期处于山区或乡村存在高风险又缺乏专业人员。

解决方案

优力普高速公路网络解决方案分为三个子系统，各个子系统为独立网络，网络结构大致相同，分为核心、汇聚、接入三级网络架构，核心层由RZ7000-6P-SC核心交换机，配备主控业务引擎板卡做核心数据集中交换。

汇聚层采用HR-SL4328-4T上联万兆三层交换机作为汇聚及转发节点，收费系统中汇聚各个ETC门架的相关数据信息，监控系统中汇聚各个出口车道路段监控中心的监控数据；通过路段布设到监控机房的光纤光缆，将各种数据传输至核心层设备。

接入层采用与TQ-S1-S3110-2F全千兆管理型工业级接入交换机进行环网连接组成千兆冗余环网，根据子系统不同，接入外场监控摄像机、收费站服务器工作站、车道控制器等接入设备。

在网络运维管理方面，优力普智能标识管理系统提供了智能开局，LCD可视，智能运维，移动运维四大核心功能。能够减少该项目智能化系统日常管理维护的工作量，降低技术门槛，提高运维管理效率。

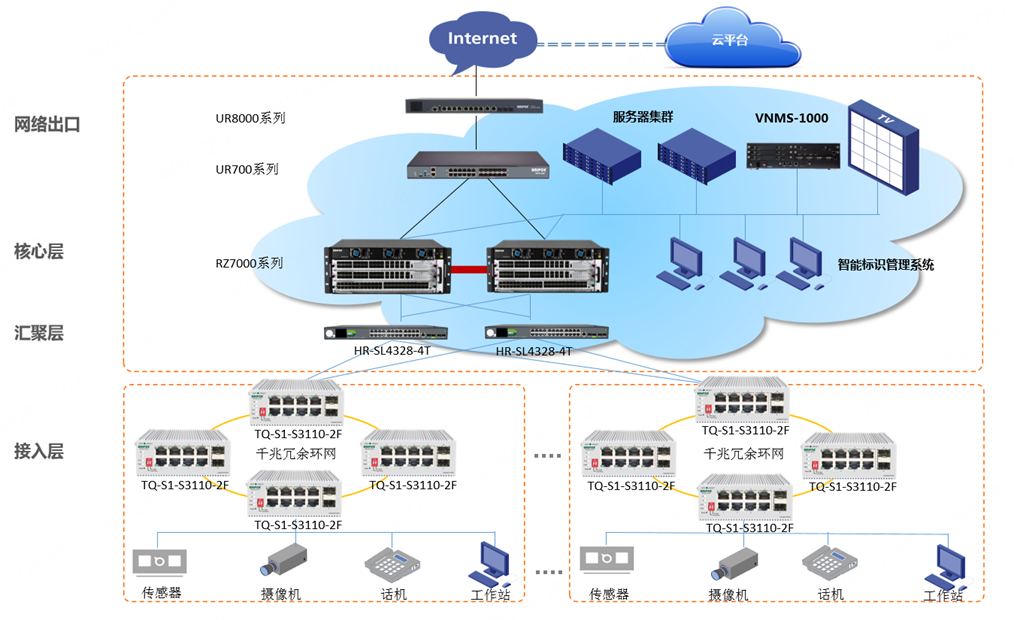

组网拓扑图

优力普智能标识管理系统

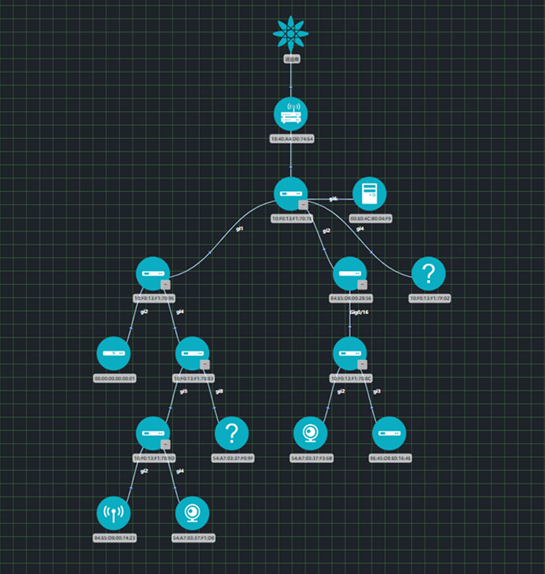

全网设备统一运维管理，全景拓扑自动生成：

高速公路智能化系统子系统多、终端种类繁杂、网络规模庞大。优力普智能标识管理系统提供多系统统一管理：一张物理网络承载计算机网、通信网、设备网，业务逻辑隔离，平台自带网闸功能，在保障内网安全前提下，实现多网统一管理，节省投资成本。运维平台自动生成网络拓扑，全网架构清晰可见，故障快速精准定位。

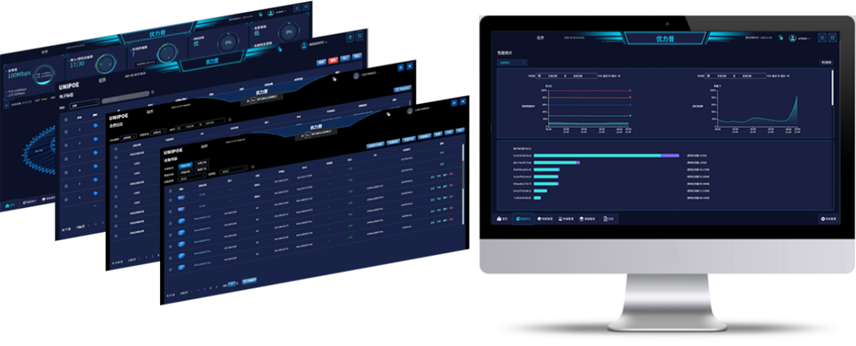

综合监控管理运维系统

基于统一的信息集成平台，实现数据信息一体化、运行监控一体化、维护管理一体化：

通过统一管理平台对高速公路各个路段内基础网络设备状态进行实时监测，防范设备故障隐患，提高路段管理中心管理效率，使整体系统具有信息汇聚、资源共享及协同管理的综合应用功能；并具有为高速公路网络主体业务提供高效的信息化运行服务及完善的支持辅助功能。

推荐产品机型

1、RZ7000-3P-SC核心交换机

主要规格：

• 整机支持3个板卡槽位，3个冗余电源槽位，1个风扇冗余槽位；
• 支持UIO-E功能，集合网络故障检测与云显示技术，实现毫秒级的故障检测及业务恢复能力；
• 支持双主控板卡互备冗余；
• 支持VSS（Virtual Switch System）虚拟化集群交换技术，可以将多台物理设备虚拟化为逻辑上的一台设备；
• 支持VRRP路由冗余协议，LACP链路聚合等高效的冗余保护机制；
• 支持完善的L2和三层功能：VLAN、QinQ、生成树、链路聚合、端口镜像、DHCP、IGMP Snooing、静态路由、RIP、RIPng、OSPF、OSPF v3、BGP、BGP4+、IGMP v1,v2,v3、IGMP代理、PIM-DM、PIM-SM、PIM for IPv6、MLD、MPLS L3 VPN；
• 支持手工隧道、ISATAP、6to4隧道、IPv6 over IPv4隧道、IPv4 over IPv6 隧道；支持基于L2/L3/L4的ACL流识别与过滤安全机制, 防DoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等，对组播、广播、未知单播报文有抑制功能，端口隔离，端口安全保护、IP+MAC+端口绑定，DHCP Snooping、DHCP Option 82等；
• 支持IEEE 802.1x认证，Radius、Uio-Cloud认证，支持uRPF，命令行分级保护；

应用场景： 2000终端(监控安防、园区弱电、智慧交通、数据中心机房等)；

竞争优势：灵活的端口形态，超高性价比；超大带机量；

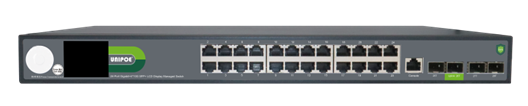

2、HR-SL4328-4T上联万兆三层交换机

主要规格：

• 24个千兆电口+4个万兆SFP+光口；
• 支持2寸LCD屏显技术，实时显示各端口工作状态，可视角度最大为180°，让网络维护更加方便快捷；
• LCD可视屏幕监视网络工作状态及帮助故障分析，LCD屏幕具备静默模式；
• 支持带宽预警功能，对网络流量阈值进行监控，实时保证网络畅通；
• 支持链路聚合，优化网络带宽；
• 支持IPv4静态路由、IPv6静态路由、双协议栈及DHCP服务器；
• 支持基于L2/L3/L4的ACL流识别与过滤安全机制；
• 具备环路检测功能、错误禁用功能，采用智能解除机制，实现网络智能自愈；
• 设备自带安全准入接口，支持对非授权接入设备安全防护，维护网络安全；
• 具备电子标签功能，实现全网设备标签数字化，精准标识各接入设备或终端的网络位置及安装地理位置，便于设备的查找及运维管理；

应用场景：监控安防、小区弱电、智慧交通、企业等核心汇聚；

竞争优势：彩屏显示与人机交互，旋钮控制、支持ONVIF协议自动获取设备、电子标签助力精准故障定位、一键开启静默工作模式、端口状态变更告警、支持MQTT管理对接、支持优力普智能标识管理系统；

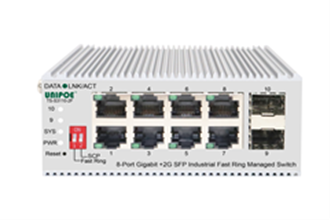

3、TQ-S1-S3110-2F全千兆管理型工业级接入交换机

主要规格：

• 8个千兆电口+2个千兆SFP光口
• 支持链路聚合，优化网络带宽；
• 支持端口异常状态输出告警功能；

工作环境：支持宽温工作，工作温度范围：-40~75℃；

防护等级：IP40

应用场景：雪亮工程、工厂自动化、智慧交通、地下管廊、平安城市、水务监测等接入；

竞争优势：工业品质，抗电磁干扰，高可靠性；

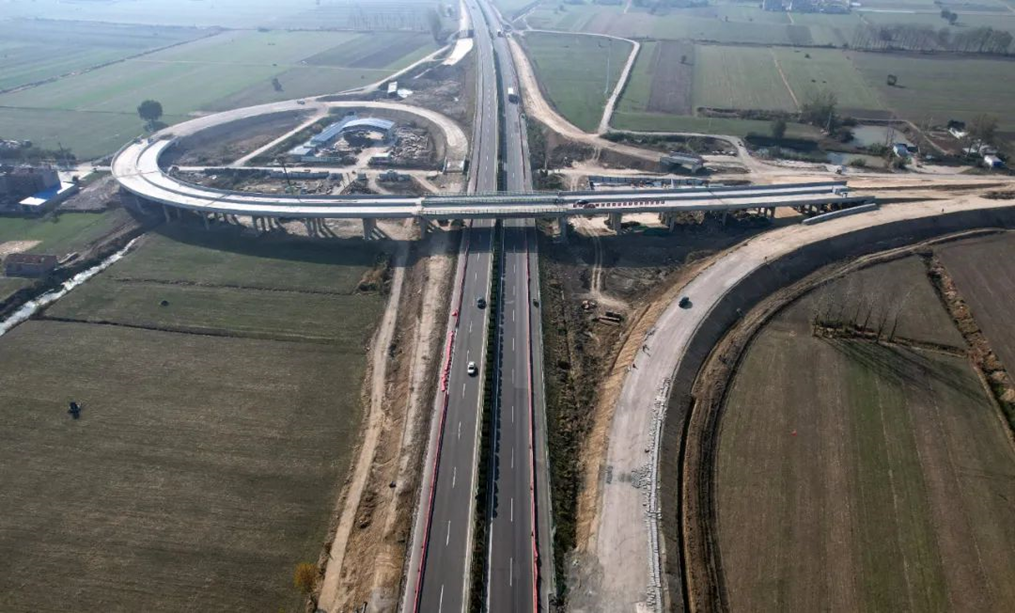

项目案例---G3京台高速新增

双堆集互通立交工程

项目概述

G3京台高速公路起于北京东城区，终于福建省平潭县，远景规划至合湾合北市及新竹市。G3京台高速安徽段起于宿州萧县，终于黄山市屯溪区，贯穿安徽省南北部，是安徽省“五纵九横”高速公路网的重要组成部分。优力普助力G3京台高速信息化系统建设，实现一张交换网络上要承载所有的业务，保证高速信息化系统运行稳定可靠，助力数字高速的发展。

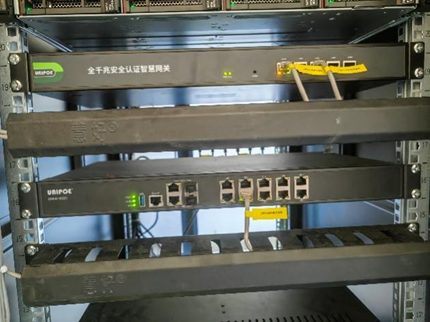

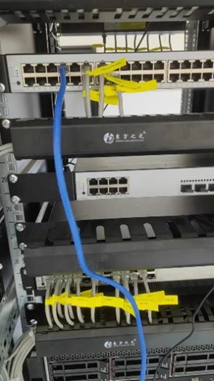

工程图片
