VRRP概述

定义

虚拟路由冗余协议VRRP（Virtual Router Redundancy Protocol）通过把几台路由设备联合组成一台虚拟的路由设备，使用特点的机制保证当主机的下一跳路由设备出现故障时，及时将业务切换到备份路由设备，从而保持通讯的连续性和可靠性。

目的

随着网络的快速普及和相关应用的日益深入，各种增值业务（如IPTV、视频会议等）已经开始广泛部署，基础网络的可靠性日益成为用户关注的焦点，能够保证网络传输不中断对于终端用户非常重要。

通常，同一网段内的所有主机上都设置一条相同的、以网关为下一跳的缺省路由。主机发往其他网段的报文将通过缺省路由发往网关，再由网关进行转发，从而实现主机与外部网络的通信。当网关发生故障时，本网段内所有以网关为缺省路由的主机将无法与外部网络通信。增加出口网关是提高系统可靠性的常见方法，此时如何在多个出口之间进行选路就成为需要解决的问题。

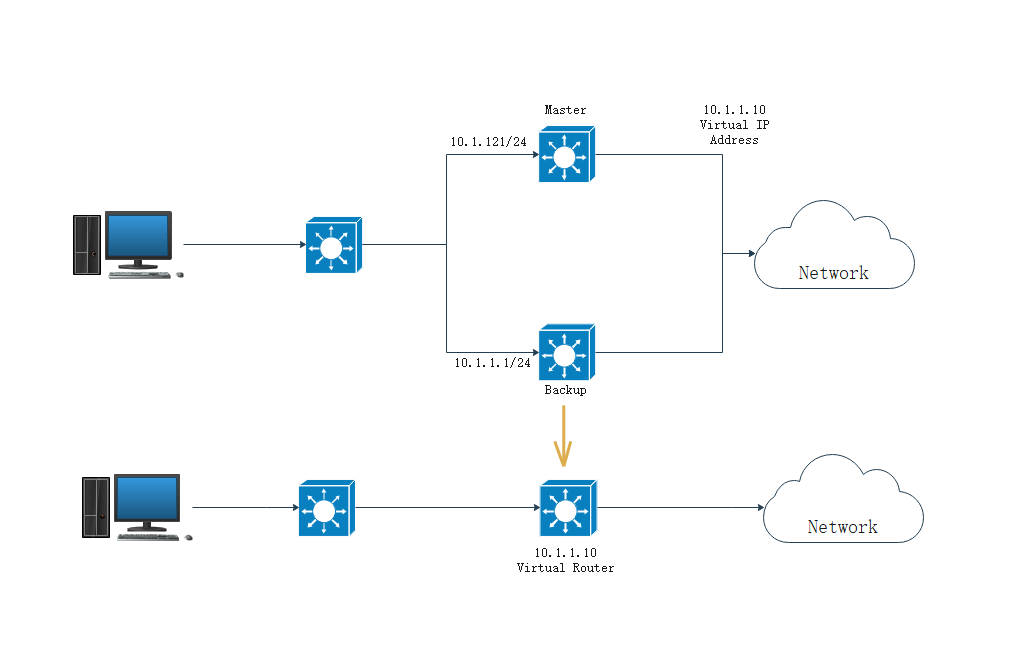

VRRP的出现很好的解决了这个问题。VRRP能够在不改变组网的情况下，采用将多台路由设备组成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现默认网关的备份。当网关设备发生故障时，VRRP机制能够选举新的网关设备承担数据流量，从而保障网络的可靠通信。

受益

在具有多播或广播能力的局域网（如以太网）中，借助VRRP能在网关设备出现故障时仍然提供高可靠的缺省链路，无需修改主机及网关设备的配置信息便可有效避免单一链路发生故障后的网络中断问题。

基本概念

VRRP路由器：运行VRRP协议的路由器，VRRP是配置在路由器的接口上的，而且也是基于接口来工作的。

VRID：一个VRRP组（VRRP Group）由多台协同工作的路由器（的接口）组成，使用相同的VRID（Virtual Router Identifier，虚拟路由器标识符）进行标识。属于同一个VRRP组的路由器之间交互VRRP协议报文并产生一台虚拟路由器。一个VRRP组中只能出现一台Master路由器。

虚拟路由器：VRRP为每一个组抽象出一台虚拟路由器（Virtual Router），该路由器并非真实存在的物理设备，而是由VRRP虚拟出来的逻辑设备。一个VRRP组一会产生一台虚拟路由器。

虚拟IP地址及虚拟MAC地址：虚拟路由器拥有自己的IP地址以及MAC地址，其中IP地址由网络管理员在配置VRRP时指定，一台虚拟路由器可以由一个或多个IP地址，通常情况下用户使用该地址作为网关地址。而虚拟MAC地址的格式是“0000-5e00-01xx”，其中xx为VRID。

Master路由器：“Master路由器”在一个VRRP组中承担报文转发任务。在每一个VRRP组中，只有Master路由器才会响应针对虚拟IP地址的ARP Request。Master路由器会以一定的时间间隔周期性地发送VRRP报文，以便通知同一个VRRP组中的Backup路由器关于自己的存活情况。

Backup路由器：也被称为备份路由器。Backup路由器将会实时侦听Master路由器发送出来的VRRP报文，它随时准备接替Master路由器的工作。

Priority：优先级是选举Master路由器和Backup路由器的依据，优先级取值范围0-255，值越大越优先，值相等则比较接口IP地址大小，大者优先。

工作过程：

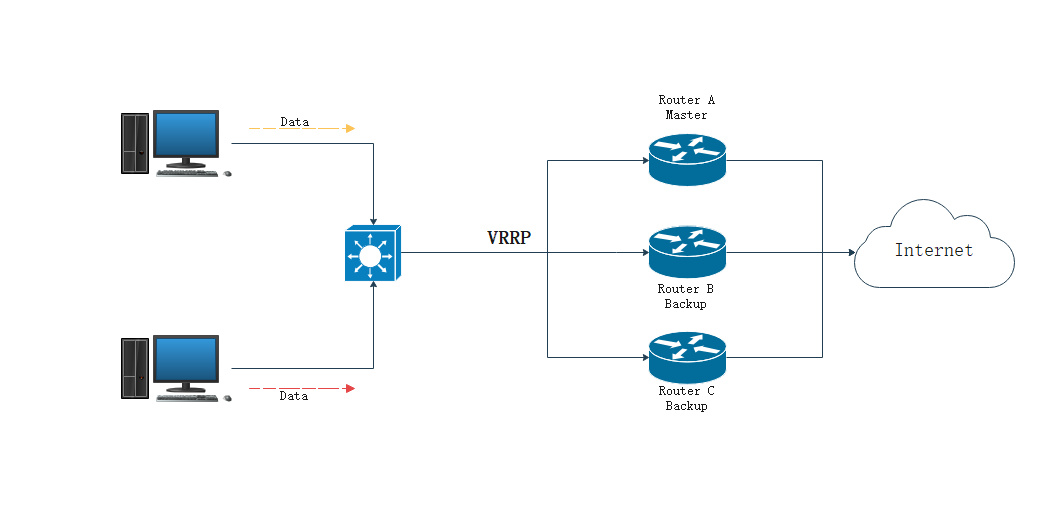

VRRP组内的各路由器通过比较VRRP协议报文中的“优先级+IP地址”字段，选出Master路由器来承担报文转发任务。当Master路由器或链路出现故障时，Backup路由器由于未能在MASTER_DOWN定时器内收到Master路由器发出的VRRP协议报文，Backup路由器将VRRP状态迁移为Master状态，承担报文转发任务。当原Master路由器故障恢复时，初始化后迁移进入Backup状态，通过VRRP优先级后，发现自己的优先级更高，在抢占延迟定时器超时后，由Backup状态迁移进Master状态，重新承担报文转发任务，备份路由器由Master状态进入Backup状态。从而保障业务的连续性以及可靠性。
