智能网络解决方案 | 合肥滨湖沁园智慧小区项目
项目简介：
安徽滨湖沁园位于合肥市滨湖新区紫云路与天津路交口东北角，总建筑面积约95.8万㎡，总投资19.6亿元，建设包含54栋住宅、12栋商业楼、1栋创业中心和社区服务中心、幼儿园等，可安置8020户回迁居民，是合肥市最大的在建安置小区，也是全国最大的采用产业化方式建造的住宅小区项目。该项目由合肥城建代建滨湖沁园B、C两个地块，建设方为保证项目质量及品质，分别在前期土建、管路、弱电系统等方案设计论证，中期施工及后期验收阶段均保证最高标准，严格要求每一个环节，保证向业主交付精品工程；目前滨湖沁园项目已入选第九届（2019-2020年度）“广厦奖”候选评比活动。
滨湖沁园B、C地块智能化系统包含综合布线系统、计算机网络系统、数字视频监控系统、楼宇对讲系统、背景音乐系统、停车场车牌识别系统、周界电子脉冲围栏系统、红外入侵报警系统、信息发布系统、电子巡更系统、电梯五方通话(仅布线) 系统、UPS电源系统、强电消防巡检系统、机房建设等系统。
客户需求：
滨湖沁园智能化方案前期设计中，视频监控系统、楼宇对讲系统、背景音乐系统、信息发布系统、停车场车牌识别系统均采用业界最先进的数字化方案，通过统一的网络系统承载各子系统的数据传输，除节省传输环节线材、管路及人工外，更有利于智能化系统统一界面管理，实现各子系统互相联动，进而提高物业日常运营管理效率，降低管理人员操作难度等；
此次项目中所涉及B、C两个地块的所有楼栋。主要提供1层室外走道、公共活动场所、绿地区域、各楼栋单元电梯间、电梯轿厢、负1层停车场等区域的实时视频监控、楼宇对讲系统、背景音乐系统、信息发布系统、停车场车牌识别系统，通过科技手段为主的技防和以人为主的人防相结合 ，进一步加强该住宅区信息化建设，提升管理服务水平。
一套好的视频监控系统对于现时代住宅小区日常管理、业主日常生活是至关重要的。因此，滨湖沁园开发商经过众多方案比较后选择优力普公司推荐的PoE供电传输技术为主的网络系统方案，由优力普统一规划设计。
解决方案：
优力普售前工程师在现场实地工勘后，结合甲方提出的几点需求，与施工、设计人员反复论证、研究并与甲方多次沟通，为该住宅小区提供了一套符合实际需求的智能网络系统解决方案。
该监控网络方案分为核心、汇聚、接入三级网络架构，核心层由1台RZ7000-6P-SC小区网核心交换机，配备2块主控引擎板卡、1块RZ70-24GS8TS、1块RZ70-24GT8TS业务板卡组成，做核心数据集中交换。
汇聚层采用RZ4400-48D-8T上联万兆三层交换机做每栋楼视频数据汇聚及转发节点，同时也用于楼宇对讲系统的单元门口机及部分室内机接入、公共广播系统的汇聚设备；通过每栋楼布设到监控机房的光纤光缆，将各种数据传输至核心层设备。
接入层采用HR-SPL3110-2F、HR-SPL3122-2C2F、HR-SPL3130-2C2F全千兆管理型PoE智能运维交换机，通过国标超5类双绞线给前端海康威视200万半球、400万枪机及高速球机等设备供电及传输数据。
所有监控设备由海康NVR进行统一管理存储、视频转发及解码上墙。网络运维管理方面，优力普智能标识运维系统提供了智能开局，LCD可视，智能运维，移动运维四大核心功能。能够减少该项目智能化系统日常管理维护的工作量，降低技术门槛，提高运维管理效率，提升用户满意度，满足了甲方提出的多项需求。
小区各智能化子系统对接入层网络的要求：
● 小区主要出入口使用400万像素全景红外摄像机进行全景化监控，建筑出入口及重要场所须设置门禁系统；
● 走廊、道路使用高清枪机进行视频布控；
● 单元门口、候梯厅及电梯使用高清半球对全局进行视频监控；
● 道路、楼梯口等区域使用200万高清枪机，对相关区域进行视频布控防范；
● 前端摄像机采用PoE方式供电，节约成本，方便布线施工。
当前智能化安防传输面临的3大挑战：
● 设备分散、传输距离从几十米到两三百米（户外），安装位置一般取电困难；
● 设备类型多、数量多，安装和供电复杂，运维难度大；
● 3、摄像头很多是安装在户外、易受雷击、需要长时间连续工作。

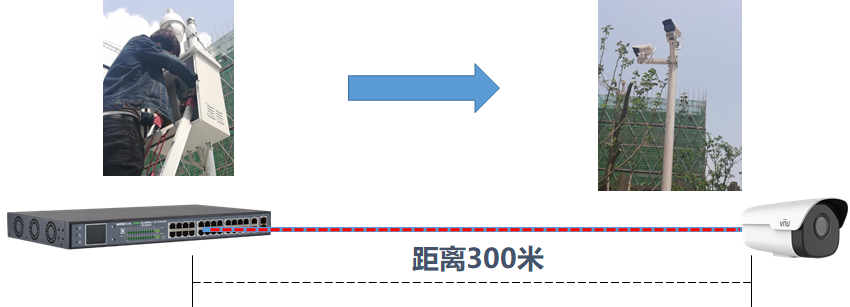

优力普（三代）PoE交换机具备超长距离300米10Mbps供电传输技术（采用配套专用线可达360米），增大网络覆盖范围。

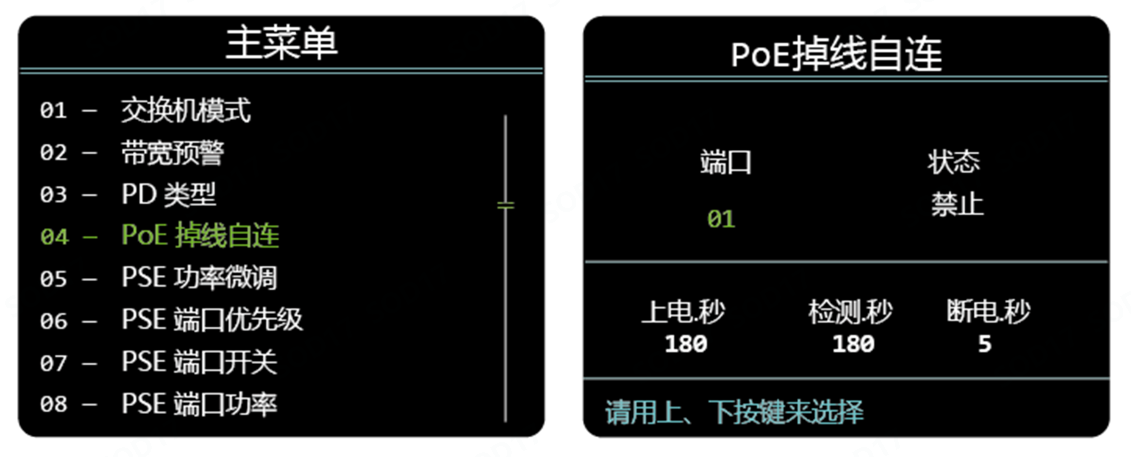

PD-Alive掉线自连功能，实时检测网络连接情况，开启“掉线自连”功能后，能够及时自动重启掉线设备，极大地降低网络维护成本。

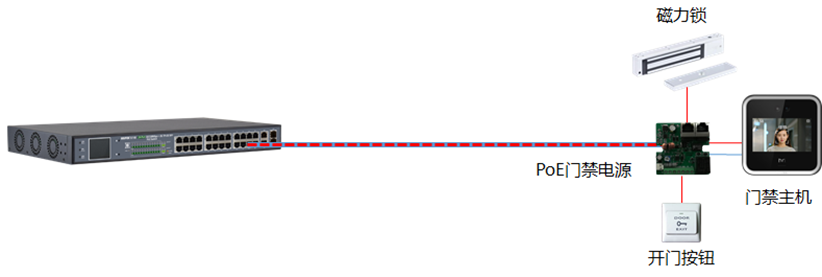

PoE交换机配合PoE门禁供电模块直接为门禁主机、磁力锁及开门按钮供电&传输信号，极大的简化了门禁系统的部署施工，同时降低成本。

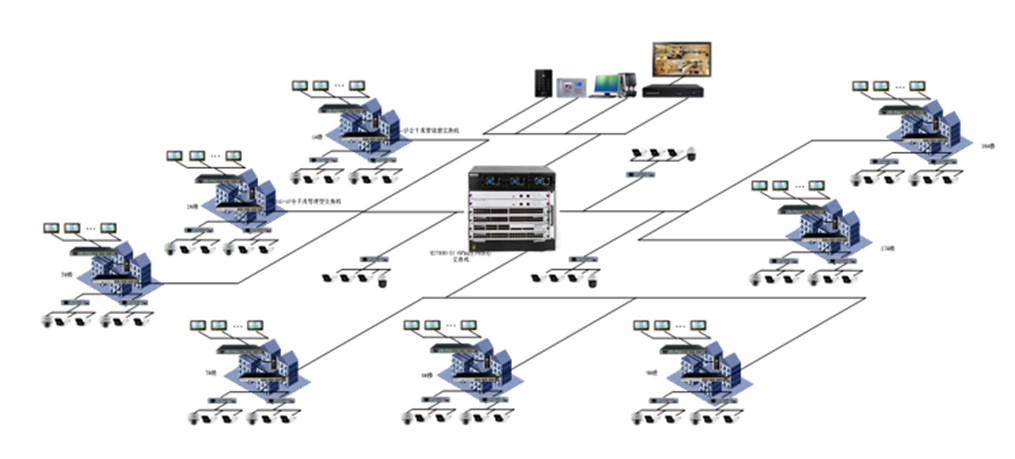

组网拓扑图：
优力普智能标识管理系统：

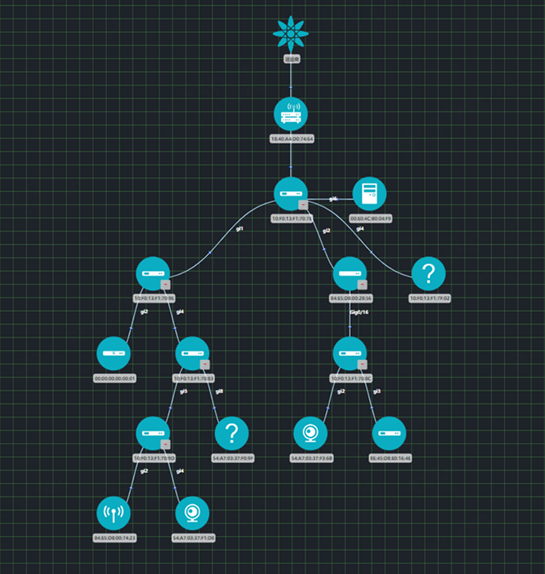

全网设备统一运维管理，全景拓扑自动生成：
小区智能化系统子系统多、终端种类繁杂、网络规模庞大。优力普智能标识管理系统提供多系统统一管理：一张物理网络承载计算机网、通信网、设备网，业务逻辑隔离，平台自带网闸功能，在保障内网安全前提下，实现多网统一管理，节省投资成本。运维平台自动生成网络拓扑，全网架构清晰可见，故障快速精准定位。

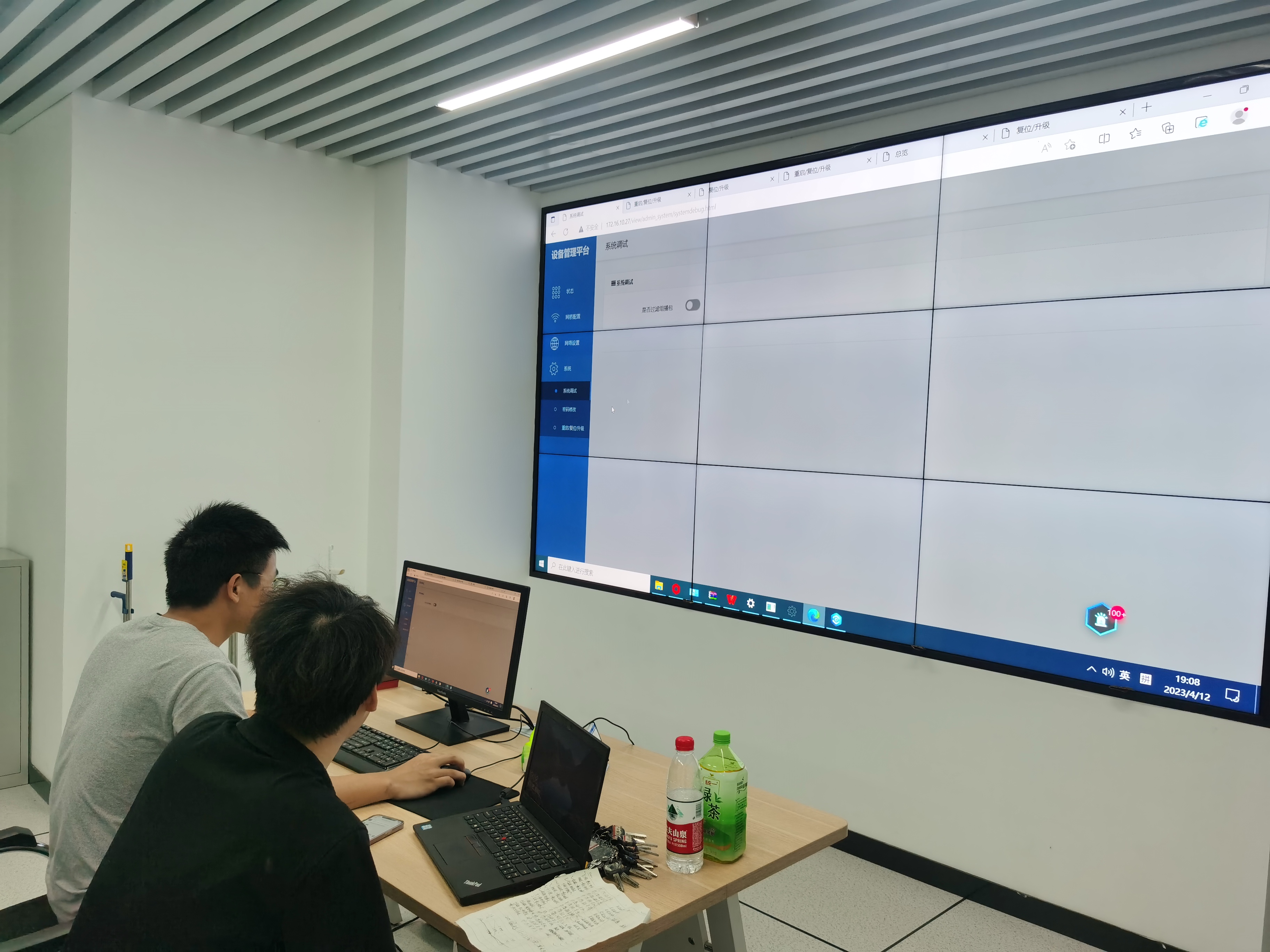

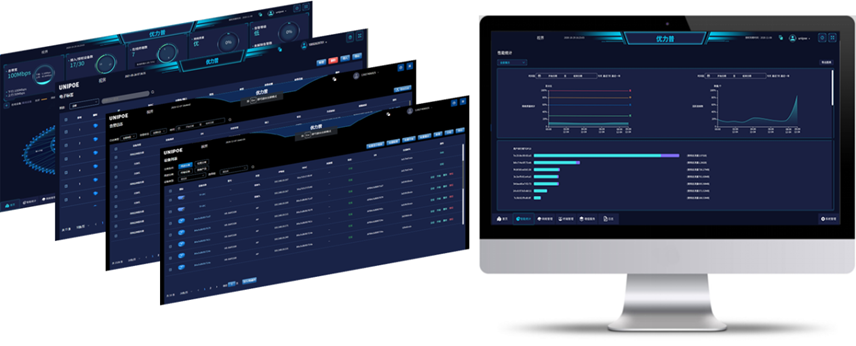

（优力普智能标识管理系统）
基于统一的信息集成平台，实现数据信息一体化、运行监控一体化、维护管理一体化：
通过统一管理平台对小区内基础网络设备状态进行实时监测，防患设备故障隐患，提高小区管理效率，使整体系统具有信息汇聚、资源共享及协同管理的综合应用功能；并具有为小区主体业务提供高效的信息化运行服务及完善的支持辅助功能。

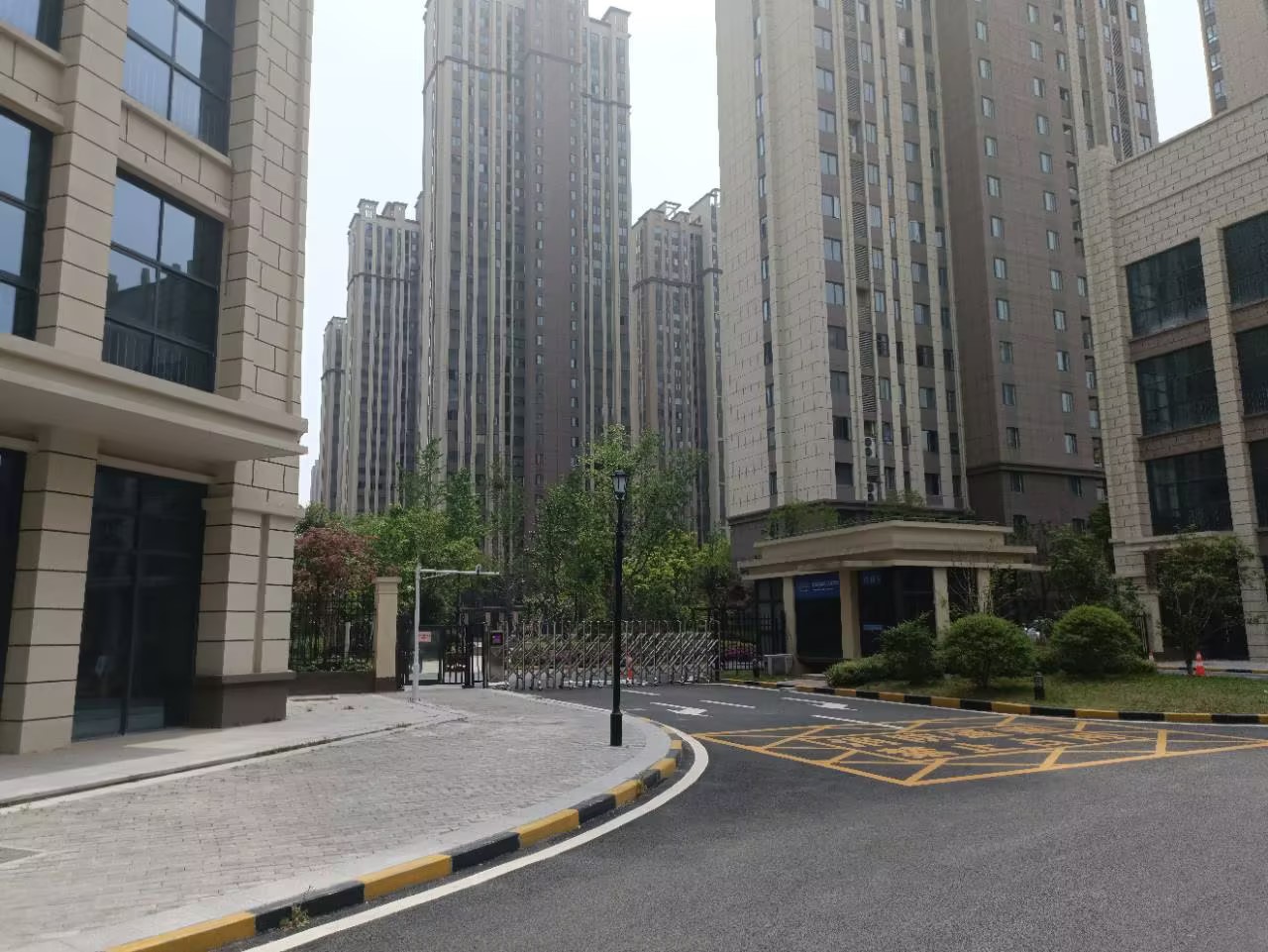

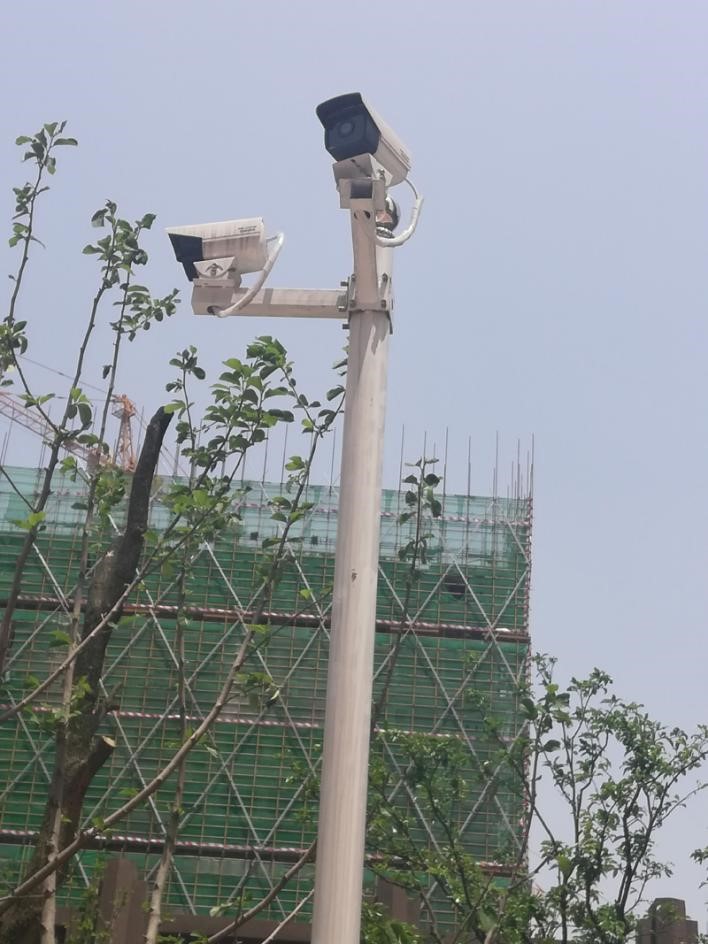

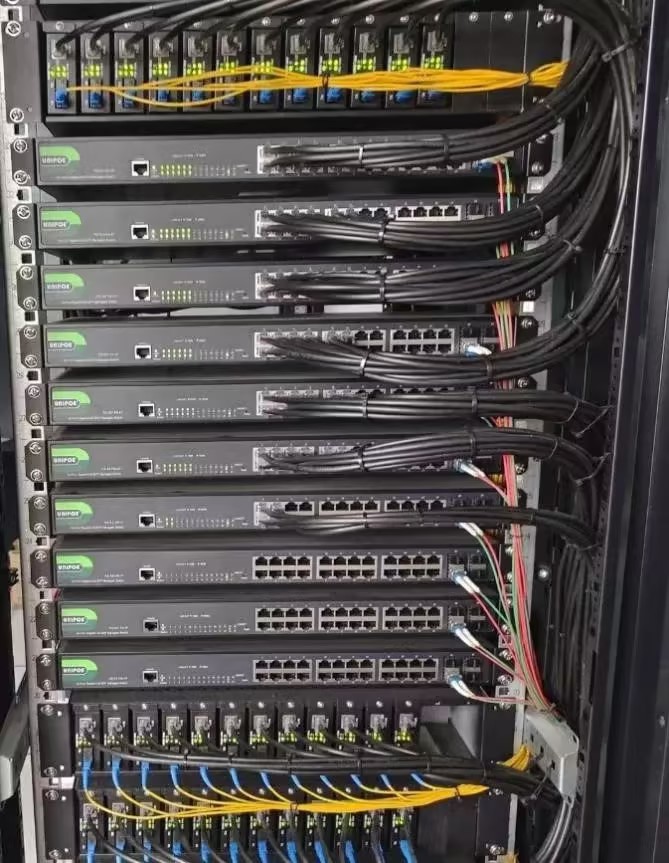

工程实施图：
